1. Спектр применения и назначение
Резисторы серии ZX2, открытого типа, применяются для пуска, регулирования, торможения, разряжения в системе распределения переменного тока при номинальном напряжении до 660В, номинальной частотой до 50 Гц, в системе распределения постоянного тока при номинальном напряжении до 440В.
◆ Высота над уровнем моря не должна превышать 2500 м.
◆ Температура окружающего воздуха от -25℃ до +40℃. Среднесуточная температура меньше +35℃.
◆ Относительная влажность воздуха ниже 85% при температуре от -5 ℃ до +20 ℃
◆ Окружающая среда – невзрывоопасная, не содержащая агрессивных газов и паров в конденсациях, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью (например, угольной) или водяным паром
◆ Оборудование должно быть защищено от попадания влаги (дождя, снега, паров) и от частых интенсивных вибраций
2. Структура условного обозначения
ZX резистор
2 номер корпуса
_/ компонент резистора
_ элемент сопротивления
3、Технические характеристики
| Тип |
Значения сопротивления при +20℃（Ω） |
Допустимая нагрузка тока （A） |
Тип элемента сопротивления |
Количество |
| ZX2-1/0.2 |
0.20 |
43 |
ZB1-0.2 |
10 |
| ZX2-1/0.25 |
0.25 |
38 |
ZB1-0.25 |
10 |
| ZX2-1/0.33 |
0.33 |
32 |
ZB1-0.33 |
10 |
| ZX2-1/0.4 |
0.40 |
29 |
ZB1-0.4 |
10 |
| ZX2-1/0.5 |
0.50 |
26 |
ZB1-0.5 |
10 |
| ZX2-1/0.66 |
0.66 |
23 |
ZB1-0.66 |
10 |
| ZX2-2/0.7 |
0.70 |
22.3 |
ZB2-0.7 |
10 |
| ZX2-2/0.9 |
0.90 |
19.9 |
ZB2-0.9 |
10 |
| ZX2-2/1.1 |
1.10 |
17.8 |
ZB2-1.1 |
10 |
| ZX2-2/1.45 |
1.45 |
15.4 |
ZB2-1.45 |
10 |
| ZX2-2/1.95 |
19.5 |
13.8 |
ZB2-1.95 |
10 |
| ZX2-2/2.8 |
28 |
11.2 |
ZB2-2.8 |
10 |
| ZX2-2/3.5 |
35 |
10.1 |
ZB2-3.5 |
10 |
| ZX2-2/4.4 |
44 |
8.9 |
ZB2-4.4 |
10 |
| ZX2-2/5.8 |
58 |
7.7 |
ZB2-5.8 |
10 |
| ZX2-2/8 |
80 |
6.6 |
ZB2-8 |
10 |
| ZX2-2/12 |
120 |
5.4 |
ZB2-12 |
10 |
| ZX2-2/18 |
180 |
4.4 |
ZB2-18 |
10 |
| ZX2-2/21.6 |
216 |
4.0 |
ZB2-21.6 |
10 |
| ZX2-2/27.6 |
276 |
3.5 |
ZB2-27.6 |
10 |
| ZX2-2/37 |
370 |
3.1 |
ZB2-37 |
10 |
| ZX2-2/48 |
480 |
2.7 |
ZB2-48 |
10 |
| ZX2-2/68 |
680 |
2.3 |
ZB2-68 |
10 |
| ZX2-2/96 |
960 |
1.9 |
ZB2-96 |
10 |
| ZX2-2/140 |
1400 |
1.6 |
ZB2-140 |
10 |
| ZX2-2/188 |
1880 |
1.4 |
ZB2-188 |
10 |
| ZX2-2/260 |
2600 |
1.2 |
ZB2-260 |
10 |
Внимание: резисторы типа ZB2 поставляются только в полной комплектации.
4. Структурные характеристики
Элементы сопротивления блоков резисторов серии ZX2 состоят из катушки медной проволоки, намотанной на термостойкое изоляционное основание, выполненное из фарфора и закрепленное на кронштейне. Изоляционное основание выполнено в виде трубки с перегородками по поверхности, что обеспечивает достаточную площадь для эффективного рассеивания тепловой энергии. Монтажная панель, к которой подведены провода, соединенные с болтами для подключения оборудования, выполнена из изоляционного материала.

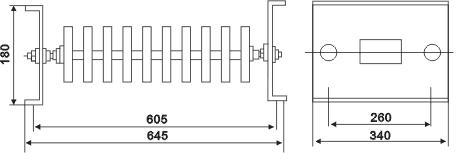

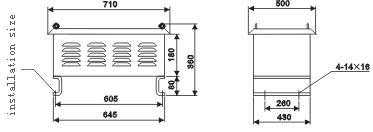

5. Габаритные и установочные размеры блоков
|
